——BioLogic電化學小貼士（4）

BioLogic電化學工作站EC-Lab軟件中包含自校準功能。儀器使用過程中，為保證其精度，一般建議客戶在夏冬兩季分別對儀器進行兩次自校準。當需要初步檢測通道板狀態時，也需要對通道板進行自校準。

BioLogic電化學工作站主要分為VMP3系列（包含SP-50、SP-150、VSP、VMP3等）和VMP-300系列（包含SP-200、SP-240、SP-300、VSP-300、VMP-300等）。兩種系列的自校準方法不同，本文主要介紹VMP-300系列電化學工作站的自校準方法。

注：校準之前，將通道板的所有測試線都拆下來！

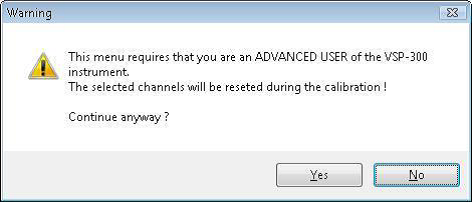

1. EC-Lab軟件中，Tools→channel calibration，出現下面的對話框，選Yes。

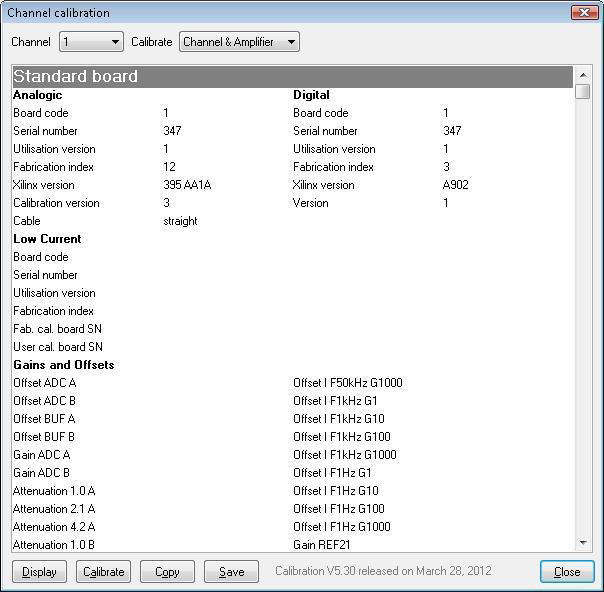

2. 在校準窗口中選擇需要校準的通道，以及校準板類型，如下圖，然后點擊calibration。

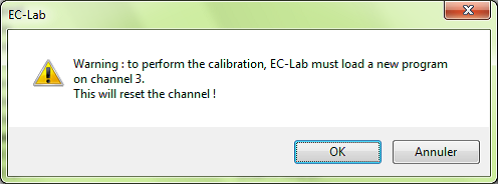

3. 出現下面的對話框，點擊Ok。

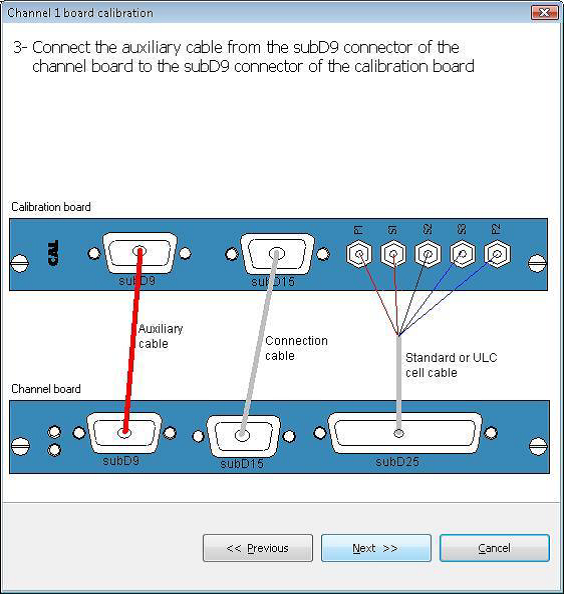

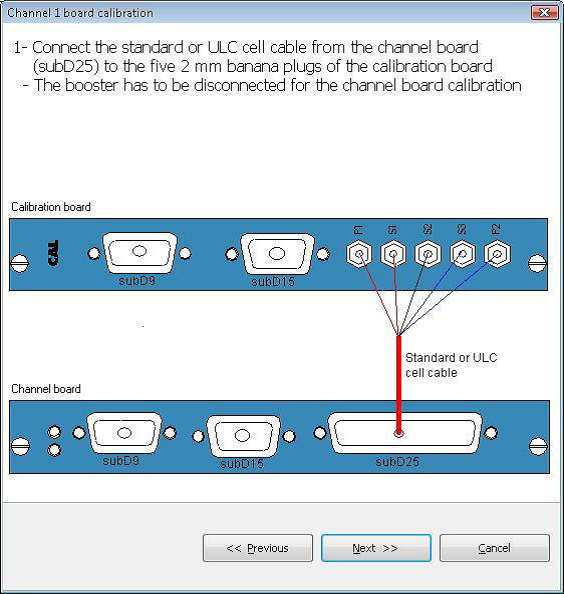

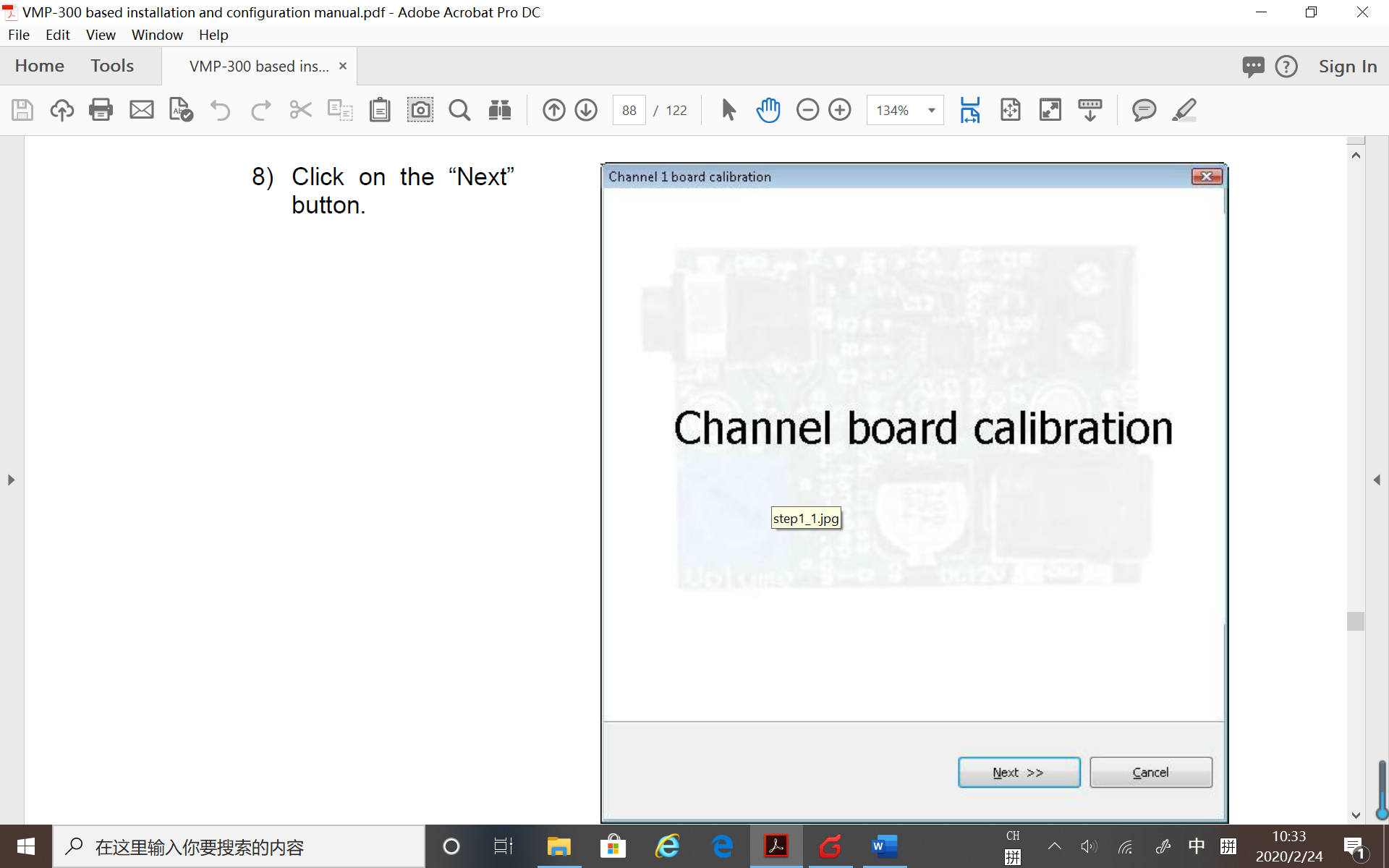

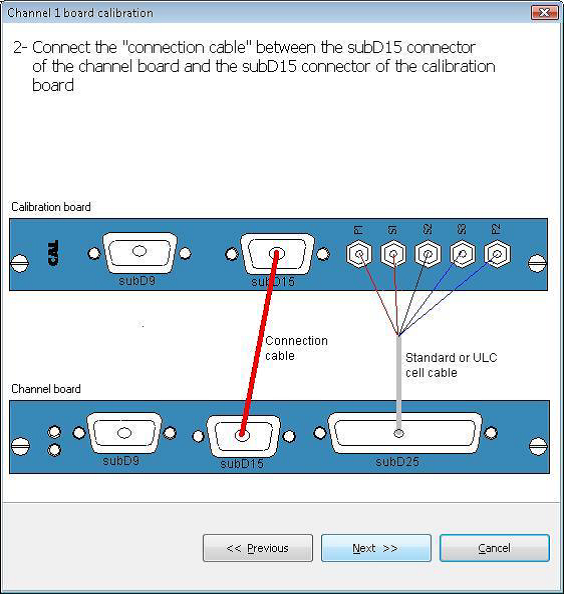

4. 出現下面的對話框，點擊Next。并根據每一步的提示連線，點擊next。

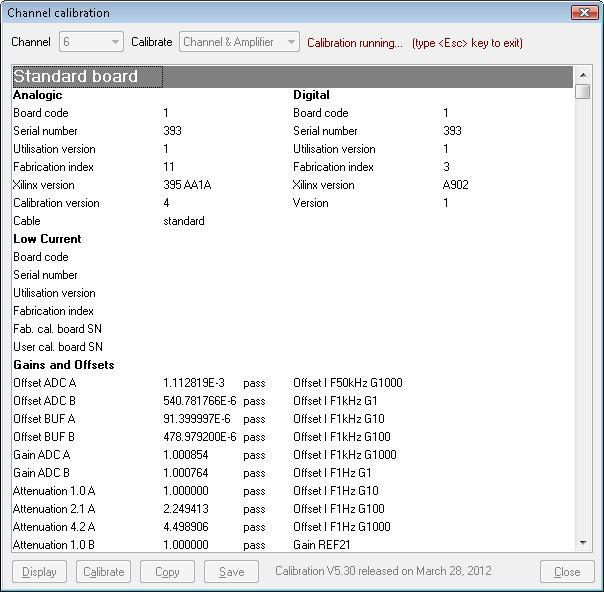

5. 校準開始。

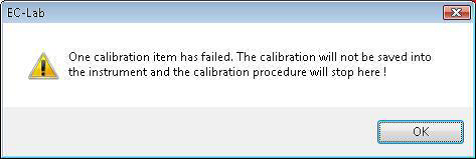

6. 校準結束后，如果校準數據中有紅色數據，說明校準失敗，會彈出校準失敗的對話框，這說明低電流板上某些元器件可能有損壞，需要報修。此時需要點擊校準對話框下方的save，并將校準數據發給我們。

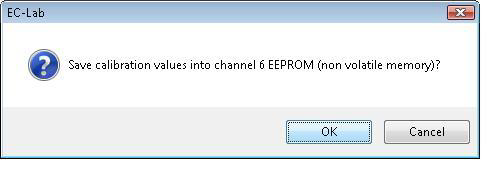

7. 校準結束后，如果校準數據都為綠色，說明校準通過，會彈出保存校準數據的對話框，點擊OK即可。至此，通道板的自校準完成。

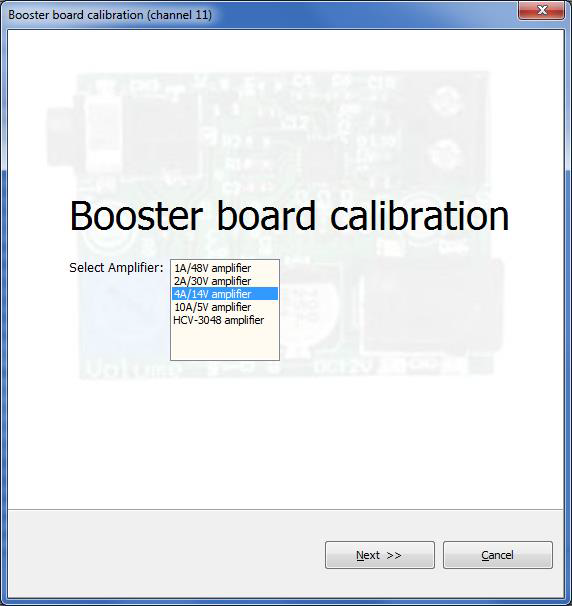

8. 如果選擇了Amplifier，那還需要進行下面的步驟。選擇Amplifier的類型。

9. Booster板和HCV-3048校準接線方式不同，根據對話框提示，一步一步連接相應的接線即可。

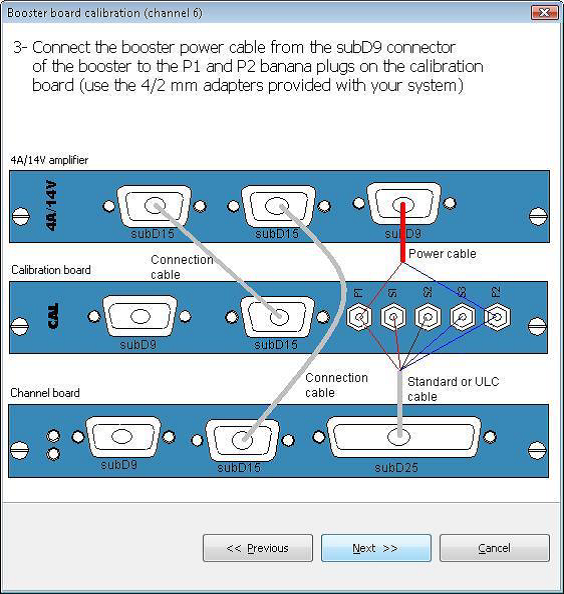

10. Booster板連線方法如下圖。

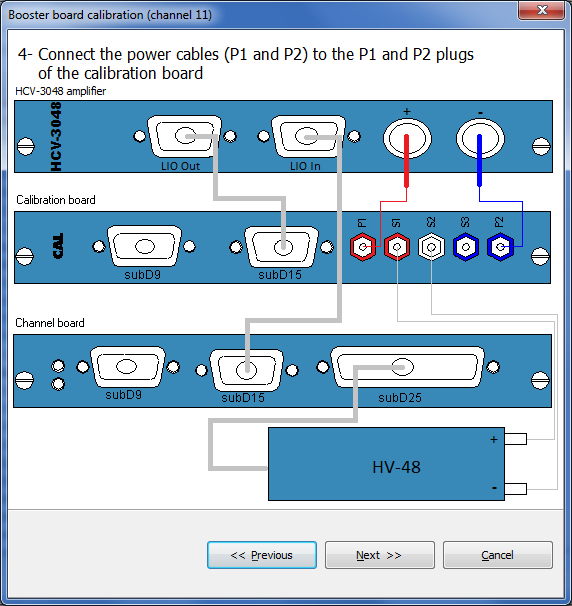

11. HCV-3048接線方式如下圖。但是HCV-3048儀器不建議客戶做校準，因為HCV-3048儀器在出廠前已經使用更高精度的設備進行校準，其電壓測試和控制、電流測試和控制都通過一個特定的通道板進行過校準。如果客戶使用普通的校準板，其精度會損失。建議客戶需要對儀器進行校準時，將儀器寄到原廠進行校準。

12. 校準結束后，依然會彈出校準結果的對話框。同樣的，如果校準數據中有紅色數據，說明校準失敗，會彈出校準失敗的對話框，這說明Booster板上某些元器件可能有損壞，需要報修。此時需要點擊校準對話框下方的save，并將校準數據發給我們。如果校準數據都為綠色，說明校準通過，會彈出保存校準數據的對話框，點擊OK即可。至此，Booster板的自校準完成。
